使用破碎機就需要對破碎機的性能有比較深入的了解，下面就來介紹下壓縮室壓強和轉子轉速對破碎機產品粒徑分布的影響，幫你進一步了解破碎機。

在不同壓強條件下進行破碎試驗，產品的粒徑分布分別如圖1，圖2 ，圖3，圖4，圖5所示。

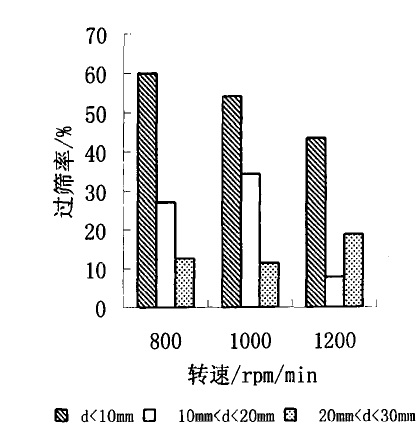

圖1 壓強為30Mpa時的產品粒徑分布

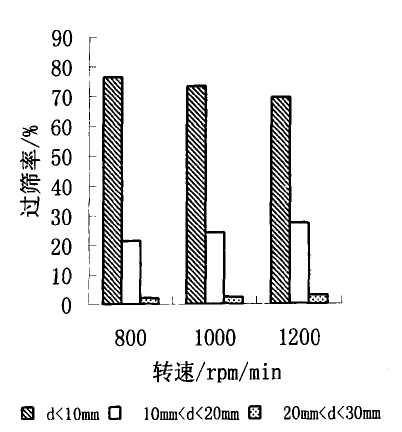

圖2 壓強為40Mpa時的產品粒徑分布

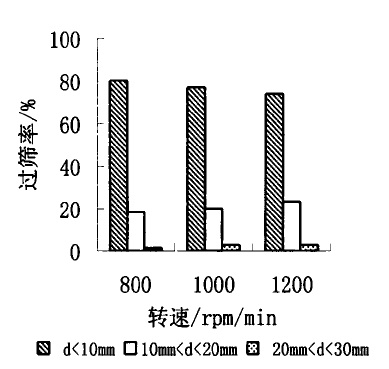

圖3壓強為50Mpa時的產品粒徑分布

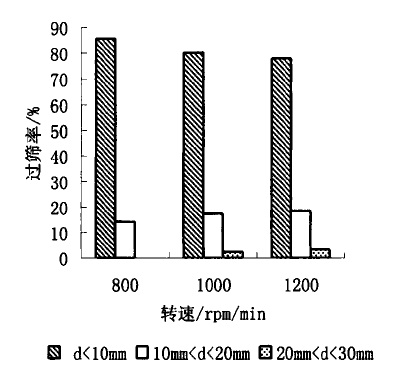

圖4壓強為60Mpa時的產品粒徑分布

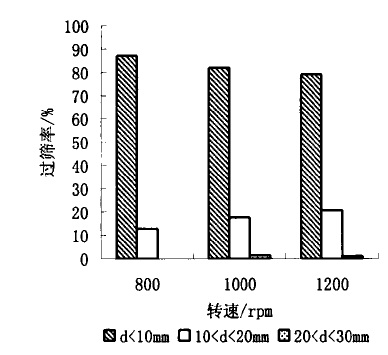

圖5壓強為70MPa時的產品粒徑分布

有上面這些圖可以看出：在壓強一定的條件下，轉子轉速越高，小粒(d<10mm)的顆粒含量越小，大顆粒(10mm

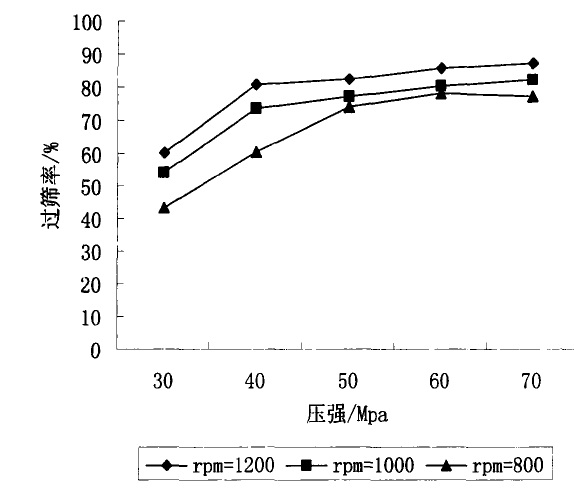

壓強和轉速對產品小顆粒含量的影響

從這個圖中我們可以看出：在破碎過程中受到的壓強越大，破碎效果越好，小粒徑(d<10mm)的質量百分含量越高。在同一轉速條件下(800rpm/min)，壓強為30MPa時垃圾破碎后的過篩率(篩孔孔徑10mm)為60.1%，壓強為70Mpa時的過篩率為87.2%。這是因為，垃圾在壓縮狀態下進行破碎時，由于受到來自多個方向的壓力，垃圾的塑性變形受到了限制，壓力越大塑性變形越小，垃圾的應力狀態相對來說更接近于純剪切，從而使產品的粒徑分布更均勻，破碎效果更好。
