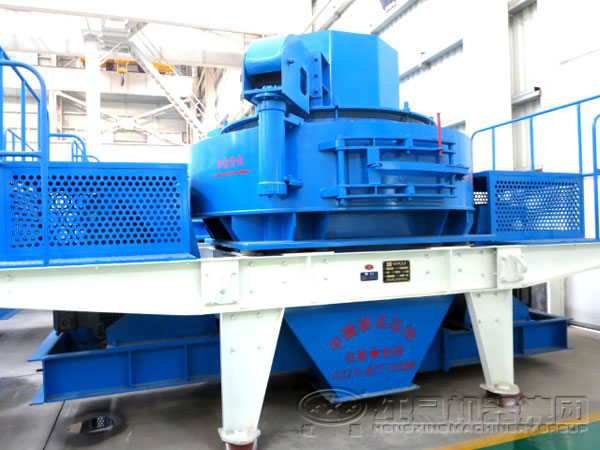

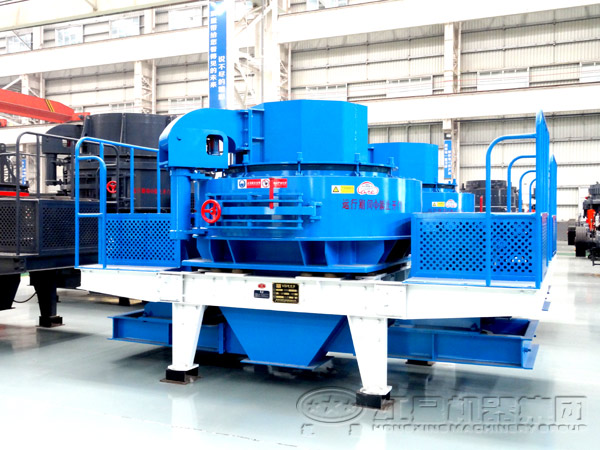

立式沖擊式破碎機(又叫制砂機)是一種高強度自襯型沖擊式超細碎設備,設計和制造中采用了多種現代先進方法、技術和材料，使轉子圓周速度可達100m/s,達到先進設備立式?jīng)_擊式破碎機的水平。轉子為先進合理的三角形結構，設計中采用了有限元計算方法，設備制造完成后進行了電測應力分析，保證了轉子設計的準確性和可靠性。先后用燒結高鋁礬土、鋼渣、廢磁鐵和錫礦石等不同性質的物料進行破碎試驗，結果表明達到了Bramac立式破碎機的破碎效果。

新式立式?jīng)_擊破碎機屬于高強度自襯型立式?jīng)_擊破碎機,具有沖擊速度高、粉碎效率高、金屬磨損輕微、過金屬能力強 、受給料水分影響小、結構簡單、質量輕、安裝操作方便等優點。工作范圍在超細碎和粗磨階段 。

早期的立式?jīng)_擊破碎機受設計和制造水平所限,轉子轉速較低,圓周速度只能達到40m /s一7 0 m / s 以下 。這使得其自襯覆蓋率較低,僅轉子內可形成自襯,而破碎腔圓周處則需要剛性壁,否則將造成破碎效率下降,但剛性壁增加了金屬磨損。另外,轉子為圓形，內部結構復雜，制造難度大，而且外圓周易磨損。

新式立式?jīng)_擊破碎機設備采用先進合理的設計和制造方法，轉子圓周速度高達到 10 0 m /s ，達到了國外先進設備一新西蘭 立式?jīng)_擊破碎機的水平。因此,轉子內和破碎腔圓周處都可形成物料襯，不但破碎效果好，也可使金屬磨損率降至一定程度。另外,設備采用先進合理的三角形結構轉子，不但制造方便,還減小了外表面磨損。
