煤泥專用烘干機采用特殊的打散裝置，可將粘結的煤泥打散后烘干，加大煤泥與熱風的接觸面積，熱利用率得到極大的提高，可一次性將水分降低到12%以下，烘干后的煤泥可直接作為燃料使用。我公司的研發的烘干機，可將鍋爐尾氣做為煤泥烘干機的供熱熱源，真正做到了供熱無投資，用熱無成本的境界。
煤泥烘干現場直擊
烘干機

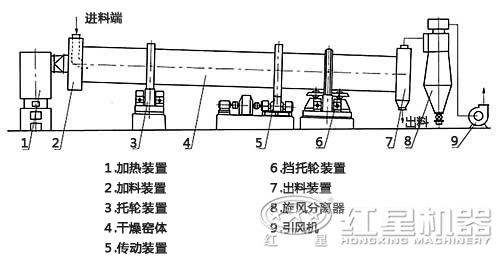

煤泥烘干機結構組成
煤泥烘干機系統主要有熱源系統、進料系統、輸送系統、烘干系統、除塵系統、電器控制系統組成。

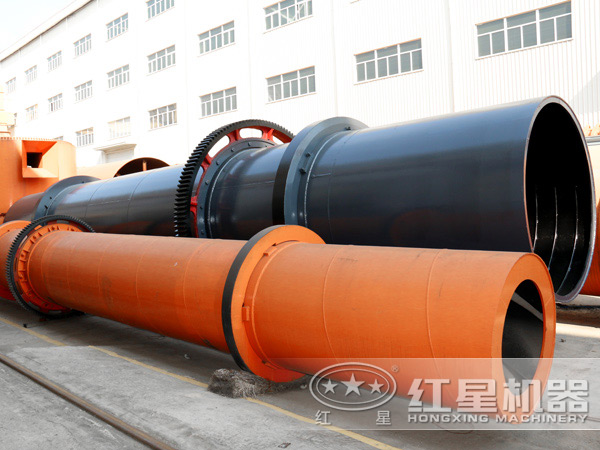

煤泥烘干機
煤泥烘干機性能特點
回轉式煤泥烘干機，利用平板對物料進行烘干的新型熱交換設備，具有能耗低,性能穩定等優點，也適用其它物料的烘干降水，應用范圍較廣。
煤泥烘干機細節實拍
在保證被烘干煤泥質量不變的情況下，一級干燥區利用順流高溫烘干，在高濕度狀態下，經過入口溫度 43 0 ℃ ，瞬間和煤泥進行熱傳質交換，除去大部分水份，確保了煤泥的熱值不發生變化，且不易著火；

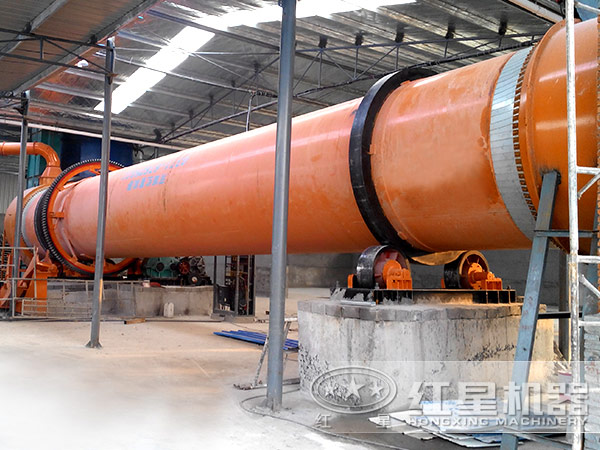

煤泥烘干機工作現場
二級烘干區是用逆流烘干，室溫 300 ℃ ，為高產除水區，在回轉烘干過程中，保證了煤泥外表不發生焦化；
三級干燥區為正常烘干區，室內溫度 120 ℃ -210 ℃ ，是利用滾筒內的破碎裝置，反復撕扯、撞擊、撒落，順流烘干；
煤泥烘干機工作現場
四級烘干是靠引風作用下呈負壓的高溫熱氣流排除水份，為高排氣區，室溫 60 ℃ -80 ℃ 。
通過以上操作使煤泥在烘干后比烘干前熱值增加，水份干燥在8%以內，真正起到節能降耗之功效。

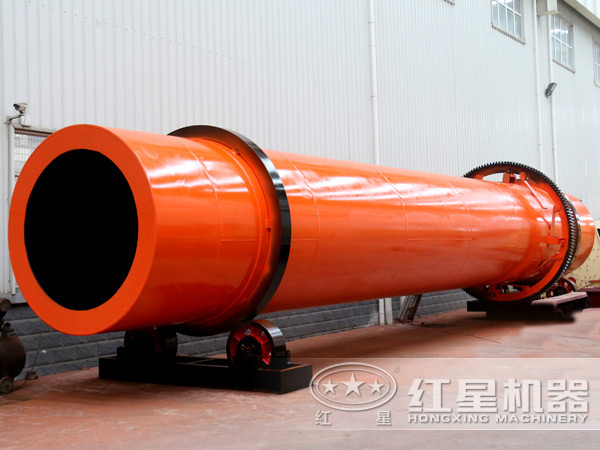

煤泥烘干機實拍圖

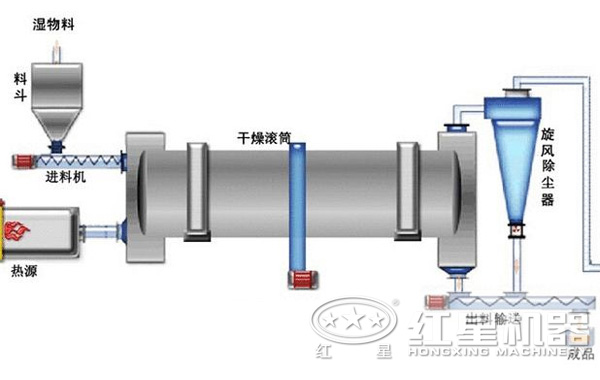

煤泥烘干機工作原理
煤泥本身具有高濕、高粘結性，在干燥過程中濕煤泥經由帶式輸送機進入煤泥打散設備，經過快速打散的塊狀煤泥進入呈負壓的干燥機后分以下幾個工作區：一是導料區，濕煤泥進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區； 二是清理區，濕煤泥在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率；三是傾斜揚料板區，此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區；四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。

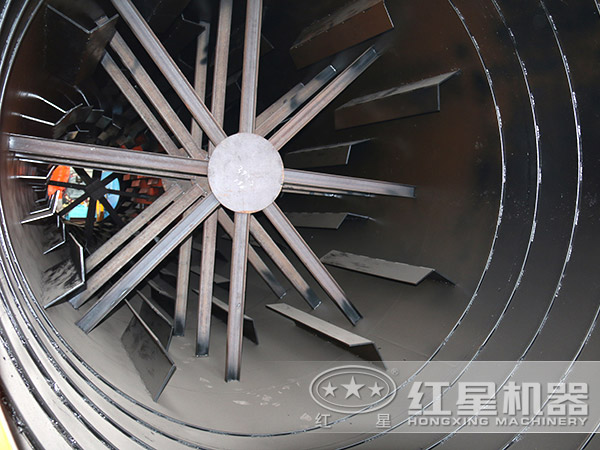

產品內部圖
技術參數
| 規格（m） （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑（mm） | 內筒內徑（mm） | 筒體長度（m） | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
